CABLE RS232 - HW-CC-10B4P - HOWEN

El HERO HW-CC-10B4P es un cable de expansión diseñado para ampliar las capacidades de entrada, salida y comunicación de las DashCam HERO MC30. Permite integrar sensores externos, interfaces CAN Bus, dispositivos RS232 y señales digitales, facilitando la conexión de periféricos utilizados en soluciones avanzadas de video telemática y gestión de flotas.

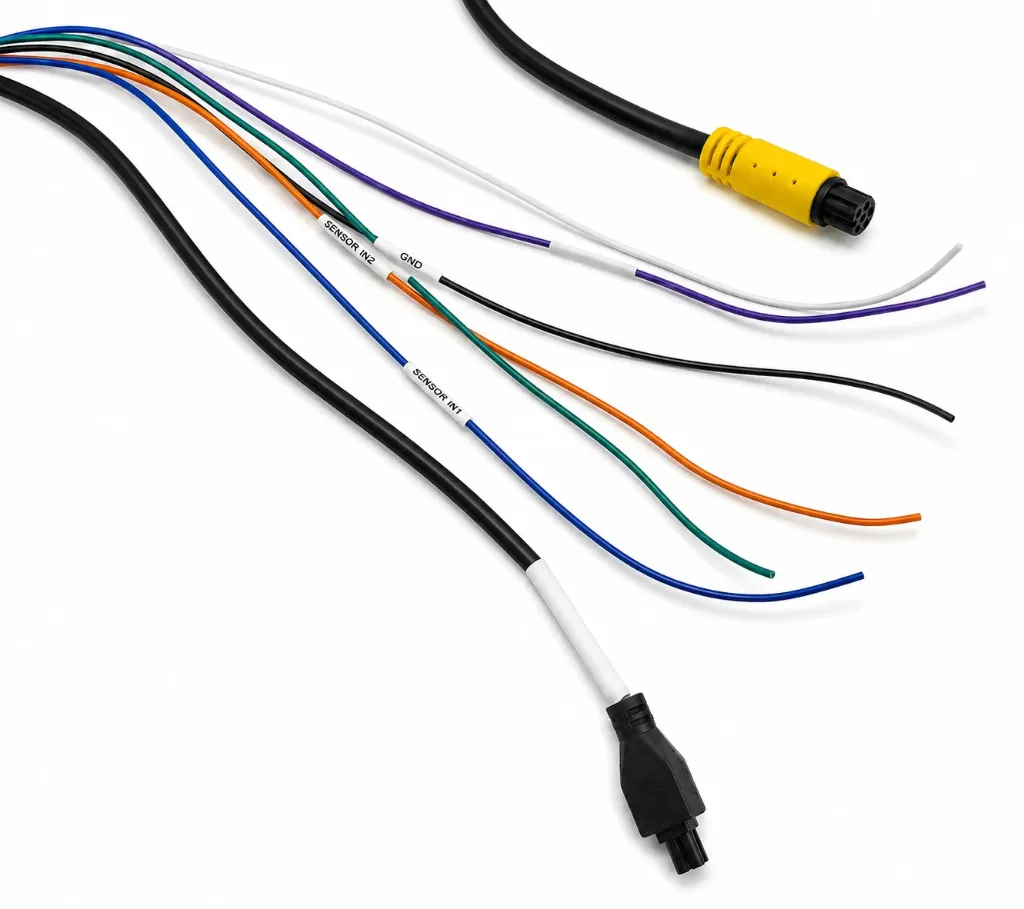

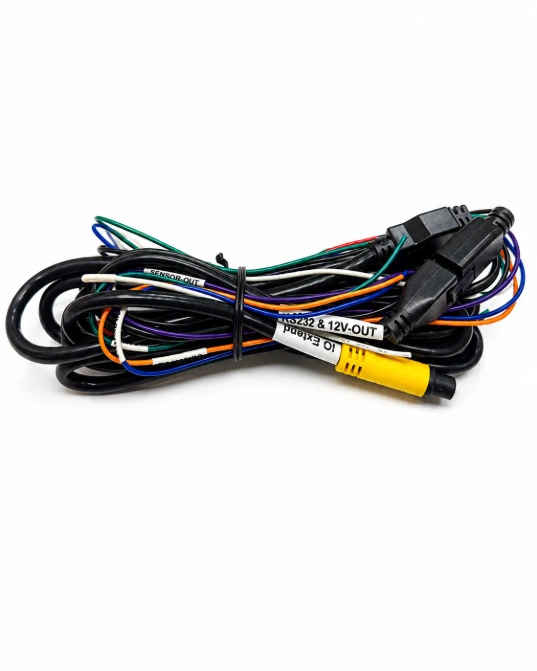

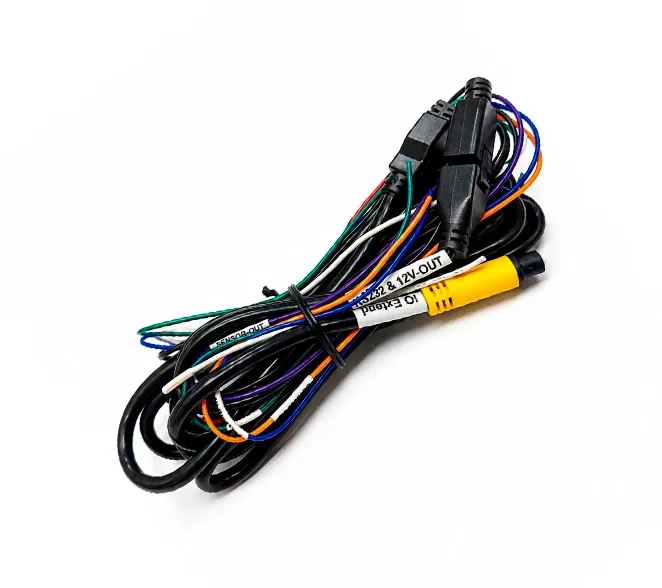

El kit incluye un cable adaptador principal con conector BMW de 10 pines y un cable auxiliar de 4 pines, proporcionando una instalación sencilla y una integración confiable con los equipos compatibles.

Beneficios principales

✔ Amplía las entradas y salidas de la DashCam para integrar periféricos externos.

✔ Compatible con interfaces CAN Bus y dispositivos RS232.

✔ Permite conectar sensores y señales digitales para aplicaciones de video telemática.

✔ Diseño original Howen que garantiza una conexión segura y estable.

✔ Facilita instalaciones profesionales mediante conectores específicos para equipos HERO.

✔ Ideal para proyectos que requieren integración con múltiples accesorios.

Especificaciones principales

Conectividad

• Conector BMW hembra de 10 pines.
• Conector hembra 3004 de 4 pines.
• Conector macho 3004 de 4 pines.
• Cableado para entradas, salida y comunicación.

Interfaces

• 2 entradas digitales.
• 1 salida digital.
• GND.
• CAN High (CAN_H).
• CAN Low (CAN_L).
• Comunicación RS232.

Longitud

• Cable adaptador principal: 2.5 m.
• Cable auxiliar 3004: 35 cm.

Configuración del kit

• Adaptador BMW de 10 pines a conector 3004 de 4 pines.
• Arnés con seis cables libres para integración de periféricos.
• Cable auxiliar 3004 de 4 pines a cuatro conductores.

Aplicaciones

• Integración de sensores.
• Comunicación CAN Bus.
• Dispositivos RS232.
• Sistemas de videotelemática.
• Gestión de flotas.
• Vehículos comerciales.
• Proyectos de monitoreo avanzado.

Compatibilidad

• HERO MC30-01H.
• HERO MC30-02H.

Accesorios compatibles

• DashCam HERO MC30-01H.
• DashCam HERO MC30-02H.
• Sensores digitales.
• Dispositivos RS232.
• Módulos CAN Bus.
• Periféricos de entrada y salida compatibles.

Consideraciones técnicas

• El HW-CC-10B4P es un cable de expansión y no funciona de manera independiente; requiere una DashCam HERO compatible para habilitar sus funciones.
• Las entradas, salidas e interfaces RS232 y CAN Bus permiten integrar sensores y periféricos adicionales, dependiendo de la configuración del proyecto y del firmware del equipo.
• La correcta identificación de cada conductor y su función es fundamental antes de realizar la instalación para evitar conexiones incorrectas.
• Se recomienda que la instalación sea realizada por personal técnico capacitado, siguiendo el diagrama eléctrico del fabricante y verificando la compatibilidad de los dispositivos conectados.
• La disponibilidad de funciones asociadas a las entradas y salidas dependerá de la configuración del sistema y de la plataforma de video telemática utilizada.
